講解電纜識別儀工作步驟所需要的工具：
1、能正常工作的電纜識別儀主機 1臺；
2、電源線 1條；
3、能正常工作的電纜識別儀接收機 1臺；
4、測試線 2條。
電纜識別儀基本工作原理是用于將某一特定電纜從一束電纜中識別出來的專用儀器。
它由以下這些東西組成：
1、一個信號發生器；
2、一個帶傳感器的接收機；
3、連線構。
下面講解電纜識別儀詳細工作步驟（總共有6步）：

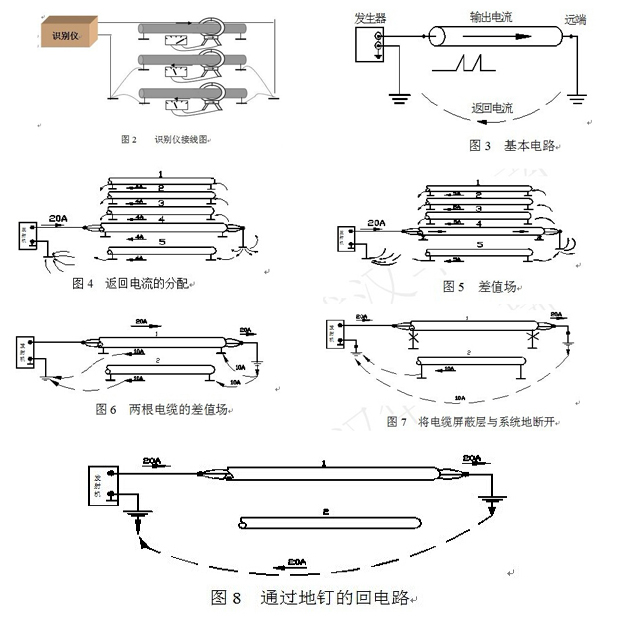

1、電纜識別儀信號發生器由交流電源供電，它對已斷電的、要識別的電纜加上固定周期單極性的直流脈沖。發生器輸出線連在電纜芯線和接地點或地釘上，該電纜線鎧裝與大地斷開，芯線在遠端與接地點或地釘相連，該回路可傳導脈沖電流，它可由識別儀上的表頭讀出，電流大小由環路電阻決定，環路電阻應盡可能小。識別儀接線圖如圖2所示
發射機與接收機開始正常工作后，傳感器線圈中感應的電壓在接收機表頭中顯示出來，表頭指針擺動方向可顯示電流方向，即只有電流流出的這根電纜指針向右偏并且擺幅較大，這根就是要找的電纜。所有其它電纜只流過返回電流，指針向左偏并且擺幅極小。接收機上的輸出調節旋鈕可調整信號強度。
2、儀器供電
電纜識別儀主機由交流220V供電。
傳感器
傳感器是一電流變換器，鉗口內部尺寸為120mm。當電流流過測試電纜，在傳感器內感應出電壓，電壓幅度由電流強度決定，其極性由電流方向決定。
3、安全測試
一定要進行以下安全測試，以避免造成人員傷亡或損壞電纜識別儀及其它設備。使用電纜識別儀時，要對被測電纜進行帶電檢查，并確保該電纜處于無電狀態。
將儀器接入被測電纜前，要對其附近末加保護的儀器或電纜進行安全檢查，并將這些帶電部分用絕緣材料進行安全保護。
4、準備測試
1. 主機準備
連接：
（1） 在進行測試工作之前，將被測電纜斷電，其周圍環境應處于安全狀態。
（2） 發生器與被測電纜相連，紅色夾子與被識別電纜的一根芯線或幾根芯線連到一起。將黑色夾子與地釘相連。
（3） 將電纜遠端的芯線與地釘相連。
（4） 將電纜兩端的鎧裝與地線斷開。
（5） 將電源線插入電源插座。
開機：
（1） 打開主機電源開關，對主機供電。
（2） 主機開始間斷向電纜發出脈動直流信號，輸出脈動電流信號為30A左右。
2. 接收機準備
（1） 緩慢調節靈敏度旋鈕，使電表開始指示。
（2） 注意傳感器插入電纜的方向及接收機表頭擺動幅度的大小。
5、測試
1.設置測試回路
為保證儀器的正常使用，應注意設置測試回路。
將紅色輸出插孔與要識別的電纜的芯線相連，將黑色輸出插孔與地相連，將電纜芯線在遠端與地相連。
輸出電流在電纜線中沿箭頭方向流向遠端，通過大地返回發生器，將被識別電纜的所有芯線連到一起，能得到較清楚的信號。
6、儀器校準
校準接收機時，要在始端處用傳感器卡住電纜（接近發生器），箭頭指向電流方向，即指向電纜遠端，然后在需要檢測處用相同的接收靈敏度進行檢測，用傳感器將每一根電纜都卡一遍，箭頭方向指向電纜遠端，當卡住需要識別的電纜時，接收機表頭顯示讀數為4-6格，且向右偏擺。
所有其它電纜要么沒有讀數，要么讀數極小且電流方向相反，即向左偏擺。
詳細圖片供參考：
