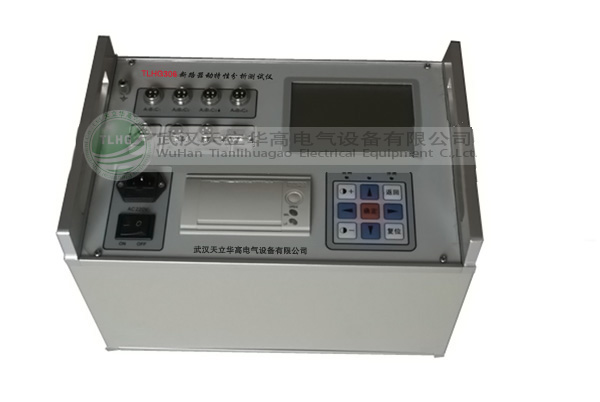

TLHG-306斷路器動特性分析儀抗干擾能力強、內置大功率斷路分合閘電源、可掉電保存多組試驗數據和波形、獨特的速度自定義分析功能、能測速傳感器、專業技術，體積小巧。TLHG-306斷路器動特性分析儀安裝簡單，使用方便。
斷路器機械特性測試儀產品特征
一、斷路器機械特性測試儀性能
1、時 間：12個斷口的固有分、合閘時間，同相同期、相間同期。
2、重 合 閘：每斷口的合-分（金短時間），分-合（無電流間隔時間），分-合-分。
3、彈 跳：合閘彈跳時間，彈跳次數，彈跳過程，彈跳波形。
4、速 度：剛分、剛合速度，最大速度，重合閘速度，時間—行程特性曲線。
5、行 程：總行程，開距，超行程，過沖行程，反彈幅值。
6、電 流：分、合閘線圈的分、合閘電流值、電流波形圖。
7、動作電壓：機內提供DC30-250V/20A（瞬時工作）數字可調斷路器動作電源，自動完成斷路器的低電壓動作試驗。
二、斷路器機械特性測試儀特點
1、適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關的機械特性試驗。
2、超強的抗干擾能力，在500KV變電站旁路母線帶電的情況下，也能輕松試驗，精確測量。
3、通用式測速傳感器，直線行程傳感器，旋轉傳感器，安裝極為方便、簡捷。
4、開關動作一次，得到開關機械特性試驗所有數據及相應的波形圖譜。
5、主機可存儲現場試驗數據，機內實時時鐘，便于存檔保存試驗日期、時間。
6、主機大屏幕、寬溫度、直透視、背景光液晶、全中文顯示所有數據及圖譜，液晶對比度電子調節、斷電記憶。
7、中文菜單操作,使用方便。儀器內置打印機，隨時快速打印所有數據及圖譜。儀器配有USB接口及數據分析管理軟件，可與PC機聯機操作，試驗結果直接存入U(xiǎn)盤，也可輸出到各類針式、激光或噴墨打印機打印試驗報告，使現場試驗計算機化。

1、時 間：量程：4000.0ms    分辨率：0.1ms
          誤差：（1）100ms以?xún)?nèi) 0.1ms±1個字
                （2）100ms以上 0.1％±1個字
                （3）同期 ±0.1ms
2、行 程：

	量程	分辨率	誤差
真空斷路器	50.0mm	0.1mm	1%±1個字
Sf6斷路器	300.0mm
少油斷路器	1000.0mm

3、速 度：量 程 20.00m/s     分辨率：0.01m/s
4、誤 差：（1）0～2m/s以?xún)?nèi)：±0.1m/s±1個字
          （2）2m/s以上   ：±0.2m/s±1個字
5、電 流：量程：20.00A       分辨率：0.01A
6、輸入電源：220V±10% 50Hz
7、輸出電源：DC30～250V數字可調／20A(瞬時工作)
8、使用環境：-20℃--40℃ 濕度：≤75%RH
9、外形尺寸：360mm(L)×280mm(W)×300mm(H)
10、重 量：10kg
