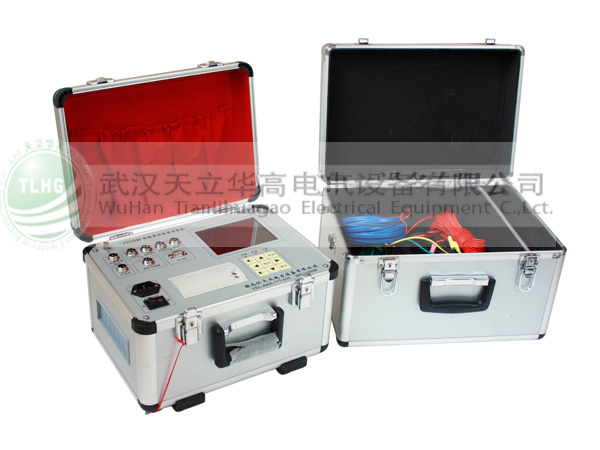

TLHG-305斷路器動特性分析儀采用液晶大屏幕顯示，測試結果可直接打印，該斷路器動特性分析儀具有智能化、功能多、數據準確、抗干擾性強、操作簡單、體積小、重量輕、外觀美等優點。
開關特性測試儀產品特征
一、開關特性測試儀性能
1、時 間：12個斷口的固有分、合閘時間，同相同期、相間同期。
2、重 合 閘：每斷口的合－分，分－合，分－合－分過程時間：一分時間、一合時間、二合時間、金短時間、無電流時間值。
3、彈 跳：每斷口的合閘彈跳時間，彈跳次數，彈跳過程，彈跳波形;每斷口的分閘反彈幅值。
4、速 度：剛分、剛合速度，最大速度，時間－行程特性曲線。
5、行 程：總行程，開距，超行程，過沖行程，反彈幅值。
6、電 流：分、合閘線圈的分、合閘電流值、電流波形圖。
二、開關特性測試儀特點
1、適用于各類型號的SF6開關、GIS組合電器、真空開關、油開關的機械特性試驗。
2、超強的抗干擾能力，在500KV變電站旁路母線帶電的情況下，也能輕松試驗，精確測量。
3、直線直線傳感器，旋轉傳感器，安裝極為方便、簡捷。
4、開關動作一次，得到開關機械特性試驗所有數據及相應的波形圖譜。
5、主機可存儲現場試驗數據，機內實時時鐘，便于存檔保存試驗日期、時間。
6、主機大屏幕、寬溫度、直透視、背景光液晶、全中文顯示所有數據及圖譜，液晶對比度電子調節、斷電記憶。
7、中文菜單操作,使用方便。儀器內置打印機，隨時快速打印所有數據及圖譜。儀器配有USB接口及數據分析管理軟件，可與PC機聯機操作，試驗結果直接存入U(xiǎn)盤，也可輸出到各類針式、激光或噴墨打印機打印試驗報告，使現場試驗計算機化。

1、使用環境
   輸入電源：220V±10% 50Hz±10%  大氣壓力：86～106kpa
   溫    度：－10～40℃           濕    度：≦80%RH
2、安全性能
   絕緣電阻：＞2MΩ
   介電強度：電源對機殼工頻1.5KV耐壓1分鐘，無閃絡與飛弧
3、基本參數
（1）時間：量程 4000.0ms     分辯率：0.1ms
　　　     誤差（1）100ms以內      0.1ms±1個字
               （2）100ms以上      0.1%±1個字
　　　　   　　（3）同期
（2）速度：量程 20.00m/s    分辯率0.01m/s
           誤差（1）0-2m/s以內       ±0.1m/s±1個字
               （2）100ms以上        ±0.2m/s±1個字
（3）行程：

	量 程	分辯率	誤 差
真空斷路器	50.0mm	0.1mm	1%±1個字
SF6斷路器	300.0mm	1mm
少油斷路器	600.0mm
