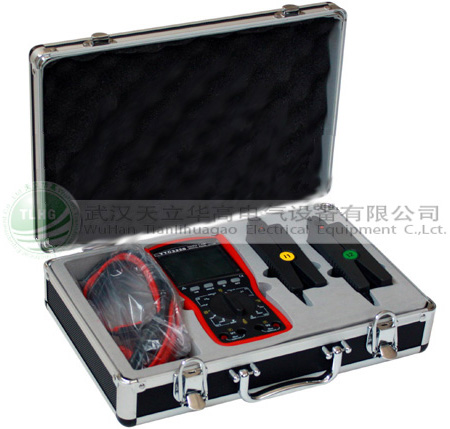

    TLHG-7013數字雙鉗相位表可以很方便地在現場測量U-U、I-I及U-I之間的相位，判別感性、容性電路及三相電壓的相序，檢測變壓器的接線組別，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否等。
產品特征
1、結構精巧，使用方便
手持式結構；
在10mA-10A電流范圍內，3V-500V電壓范圍內測量相位時不用斷開電路和更換量限；
本款數字雙鉗相位伏安表顯示器采用了高反差液晶顯示屏，字高達25mm，屏幕角度可自由轉換約70°，以獲得最佳視覺效果；
開關功能及布局合理，轉動開關即可讀出被測電壓、電流及其相位。
2、分辨率高
采用最新型專利電流鉗，電流分辯率達0.1mA；電壓分辯率0.1V。
3、低功耗
該數字雙鉗相位伏安表微功耗設計，且具有電池電壓檢測功能

一、基本誤差
1、參比工作條件
（1）環境溫度：（23±5）℃
（2）環境濕度：（45～75）% RH
（3）被測信號波形：正弦波、β=0.02
（4）被測信號頻率：（50±0.2）Hz
（5）被測載流導線在鉗口中的位置：任意
（6）測量相位時被測信號幅值范圍：100～220V、0.5A～1.5A
（7）外參比頻率電磁場干擾：應避免
2、基本誤差極限
（1） 交流電壓見表1

表1：交流電壓測量誤差
量   限	分 辨 率	基本誤差極限
20V	0.01V	±（1.2%RD+2）
200V	0.1V	±（1.0%RD+2）
500V	1V	±（1.2%RD+2）

輸入阻抗：各量限均為2MΩ
測U1-U2相位時電壓輸入回路阻抗：40KΩ
（2）交流電流見表2

表2：交流電流測量誤差
量  限	分 辨 率	基本誤差極限
200mA	0.1mA	±（1.0%RD+2）
2A	1mA
10A	10mA

（3） 相位
U-U、U-I、I-I見表3

表3：工頻相位測量誤差
范   圍	分辨率	基本誤差極限
0～360°	1°	±3°

二、工作誤差
1、額定工作條件
（1）環境溫度：（0～40）℃
（2）環境濕度：（20～80）% RH
（3）被測信號波形：正弦波、β=0.05
（4）被測信號頻率：（50±0.5）Hz
（5）被測載流導線在鉗口中的位置：任意
（6）測量相位時被測信號幅值范圍
     測U1-U2相位時：30V～500V
     測I1-I2相位時：10mA～10.00A
     測U1-I2或I1-U2 相位時：10V～500V、10mA～10.00A
（7）外參比頻率電磁場干擾：應避免
2、額定工作誤差極限
   在2.1 所述額定工作條件下，各被測量的額定工作誤差極限不超過相應基本誤差極限的兩倍。
三、安全特性
（1）耐壓
     電壓輸入端與表殼之間、鉗形電流互感器鐵芯與鉗柄及付邊繞組線圈之間能承受1000V/50Hz、兩電壓輸入端之間能承受 500V/50Hz的正弦波交流電壓歷時 1min 的試驗。
（2）絕緣電阻
     該數字雙鉗相位伏安表線路與外殼之間、兩電壓輸入端之間：≥10MΩ
四、其它技術特性
1、顯示位數：3 1/2
2、采樣速率：3次/秒
3、電源：單個9V 迭層電池、電源電流小于5mA
4、外形尺寸
   表殼尺寸： 186×86×33
   鉗殼尺寸： 140×40×19
   鉗口尺寸： Φ7×8
5、重量
   表體： 280g
   測量鉗：2×200g
6、儲存條件
   溫度：－10℃～50℃
