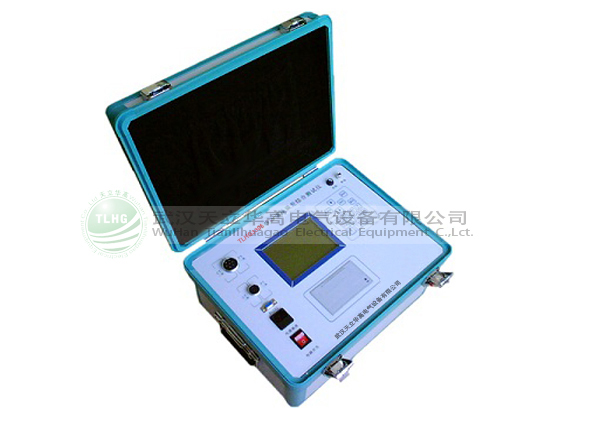

    TLHG-3306互感器現場誤差測試儀采用320x240大液晶全中文界面，且具有任何測量參數保存和測量結果打印的功能。
    TLHG-3306互感器現場誤差測試儀可測量包括電流1%~120%間任意百分比的比差和角差，可直接測量電流互感器現場測試儀和電壓互感器現場測試儀的變比，可定性的測量電壓互感器的比差和角差，可現場測量電流和電壓互感器的實際二次負荷。
互感器現場誤差測試儀產品特征
1. 該儀器國家標準測量電流互感器的比差和角差，能測量S級測量功能，能測量現場0.2S、0.5S級電流互感器；一次測量過程，可同時測試電流互感器上限負荷和下限負荷下的標準誤差。
2.大屏幕液晶顯示，全中文提示自動測量，整個儀器操作過程簡單；儀器體積小、便于攜帶，只須少數人便可快速完成測量工作。
3.儀器可對電壓互感器進行定性的測量：測量時，儀器在電壓互感器的一次側加一定的工頻電壓，就可測量其一次電壓和二次的感應電壓，得出電壓互感器在該電壓下的變比和極性。
4.可測量電流和電壓互感器的現場二次負荷，可測量該負荷下的電流互感器的比差和角差。
5.可以測量沒有標識的電流互感器或電壓互感器的變比，且測量準確快速，穩定性能良好，不需另加升流或升壓源。
6.可進行各種測量數據的存儲和打印，各設置參數掉電可以保存。

電流互感器測量
1、變比范圍：5A/5A～25000A/5A（5A/1A～5000A/1A）。
     匝比誤差：1%。
2、CT誤差測量范圍：5A/5A～10000A/5A（5A/1A～5000A/1A）
     極限誤差滿足0.05%，即
     5%額定電流 測量誤差：比差0.1級 角差6′
     20%額定電流 測量誤差：比差0.1級 角差4′
     100%、120%額定電流 測量誤差：比差0.05級 角差2′
     （詳細說明見“附一”）
3、電壓互感器測量范圍
     2.0kV～150kV，測量誤差：比差0.5級。
     實際二次負荷測試
     PT負荷10VA~500VA，測量誤差：2級
     CT負荷0.1Ω~25Ω， 測量誤差：2級
4、工作條件
     電源電壓：AC 220V ±10%
     電源頻率：50Hz ±2%
     環境溫度：（0~40）℃
     環境濕度：25℃時<85%
