TLHG-703
電纜故障測試儀由系統主機和故障定位儀以及電纜路徑，TLHG-703電纜故障測試儀整套系統滿足中華人民共和國電力行業標準《DL/T849.1～ DL/T849.3-2004》電力設備專用測試儀器通用技術條件。

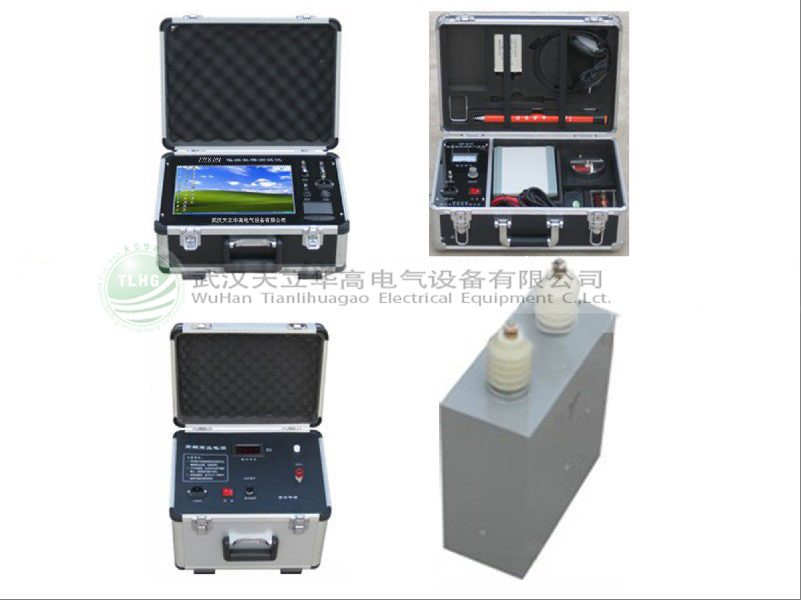

該電纜故障測試儀分三部分組成，用于電力電纜各類故障的測試，電纜路徑、電纜埋設深度的尋測和電纜檔案資料的日常維護管理，以及鐵路、機場信號控制電纜、和路燈電纜故障的精確測試。
產品特征
1、高精度標準測量
2、光線示波器功能
3、較強的綜合能力
4、完善的人-機綜合能力
5、海量貯存、強大的數據處理管理
6、高速打印、輸出結果直觀快捷
7、抗干擾設計、電源工作范圍寬
8、結構緊湊、便于攜帶及野外測量
相關介紹：
電纜故障測試儀是一套綜合性的電纜故障探測儀器。他可以對電纜的高阻閃絡故障，高低阻性的接地，短路和電纜的斷線，接觸不良等等故障進行綜合性的測試，如果有聲測法定點儀，還可以準確測定故障點的精確位置。
1、可測試各種不同電壓等級、不同截面、不同介質及各種材質的電力電纜的各類故障，包括：開路、短路、低阻、高阻泄漏、高阻閃絡性故障。
2、可測試鐵路通信控制電纜、路燈電纜、機場信號電纜的各類故障。
3、可測量長度已知的任何電纜中電波傳播的速度。
4、可測試電纜走向及埋設深度。
顯示方式：12.1英寸工業級液晶屏（XP操作平臺）
存儲方式：固定移動兩方式4G/2G
測試方法：低壓脈沖法、沖閃電流法、直閃電流法
操作方式：觸控鼠標操作
測試距離：不小于40km
最短測試距離（盲區）：5-10米
精確定點誤差：±0.2m
測試誤差：系統誤差小于±1%
分辨率：V/50m；V為傳波速度m/μs；軟件游標0.15米。
該電纜故障測試儀采樣頻率：6.25MHz、10MHz、25MHz、50MHz、100MHz（自適應脈寬）
5、電源與功耗：AC 220V±10% 不大于15W
DC 12V（7AH） 不大于20W
6、待機時間：可連續使用4小時左右。
7、管 理：電纜埋設路徑分布示意圖。用戶管理區域內所有電纜的資料的詳細檔案：包括電纜分布圖、編號、起始位置、埋設深度及時間、電纜介質、接頭位置、維修記錄、故障產生原因、試驗報告、電纜測試記錄等信息。
8、信號頻率：15KHz正弦波 輸出功率：Pomax≥100W
9、輸出阻抗：Zo=Zc(電纜特性阻率) 震蕩方式：斷續
10、主機重量：9.8kg 環境溫度：－10℃～+40℃
11、外形尺寸：180mm×300mm×400mm 相對濕度：RH≤85%（25℃）
