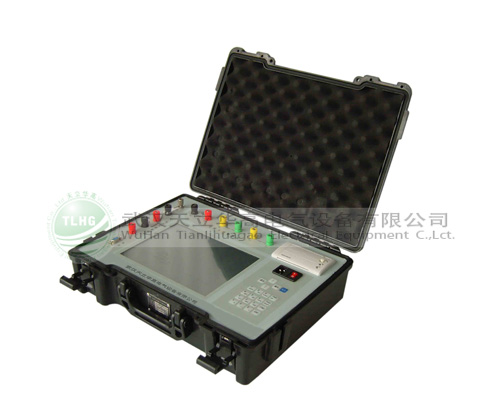

TLHG-3307電流互感器現場測試儀是以高端測試技術，大規模電子線路設計以及符合國家相關規程研制出來的。
    TLHG-3307電流互感器現場測試儀解決了現場檢定電流互感器、電壓互感器工作強度大、操作繁瑣問題，同時該產品性能可靠、功能強大。
電流互感器測試儀產品特征
1.同時具有遞推法測量電流互感器誤差、電位差法測量電壓互感器誤差功能于一身，方便現場開展計量裝置現場檢定工作。
2.現場檢定電流互感器無需標準電流互感器、升流器、負載箱、調壓控制箱以及大電流導線，使用極為簡單的測試接線和操作實現電流互感器的檢定，極大的降低了工作強度和提高了工作效率，方便現場開展互感器現場檢定工作。
3.內部具有相當于被測電流互感器同變比的標準電壓互感器，其準確度可以達到0.05級，準確的測量出被測電流互感器的變比和空載誤差。然后結合阻抗與導納的測試結果推算出互感器的誤差。
4.采用接近工頻的異頻功率電源測試，防止現場工頻電磁輻射和串聯干擾。
5.測量范圍寬，可以至5A/5A~25000A/5A或25A/1A~5000A/1A。
6.具有電流互感器變比、二次繞組內阻測試功能。
7.采用640×480高分辨率大屏幕液晶顯示，具有人性化的界面及操作設計，使用觸摸屏輔助操作，使操作變的更加方便、快捷。
8.采用精準的軟件算法，測量數據的準確性進一步提高。
9.具有智能判斷外接線狀況，提示接線錯誤、變比、極性錯誤等。
10.自動對測試數據進行化整，并判斷是否超差，超差數據使用反黑顯示，對互感器的數據特性直觀明了。
11.直接出具現場檢定結論，合格或不合格。
12.大規模存貯器可存儲現場測試數據多達1000條。
13.帶有打印機，可以現場打印測試數據。
14.采用工程塑料模具機箱防震、防壓，保障現場操作人員的安全和設備安全。

1、電流互感器誤差測量部分
   （1）整機準確度：被測電流互感器誤差限值的1/3
   （2）測試范圍：5A/5A~25000A/5A或25A/1A~5000A/1A
   （3）被測電流互感器工作范圍： 1％～120％
   （4）二次負荷：2.5VA～300VA 、COSφ＝0.1～1.0
   （5）被檢電流互感器準確度范圍：1.0、0.5、0.5S、0.2及0.2S
   （6）電阻、導納測量誤差≤5.0％
   （7）測量范圍：R：0.00Ω～20.0Ω
                  Y: 0.000mS～100.0mS
2、電壓互感器校驗儀部分
   （1）基本誤差：
        同相分量：X=（X×2%+Y×2%2個字）
                  Y=（X×2%+Y×2%5個字）
                  “X”、“Y”——儀器的顯示值
                  “5個字”——儀器的量化誤差
        百分表  ：1級
        測量范圍：f ：0.0000%～200.0%
                  δ：0.000′～999.9′
   （2）額定工作電壓：100/3V、100/V、100V
   （3）被測電壓互感器工作范圍： 20％～120％
3、儀器消耗功率：20VA
4、儀器準確度等級：0.05S級
5、最大外形尺寸：463513.5
6、重 量：10kg
