TLHG-7016數字雙鉗相位伏安表
報價欄：
說明書：
免費熱線：
400-027-0075
電話：027-86385231,027-86385331
手機：18963984838，18963984668
引導：
選型指南 鑒定證書 部分成功案例
產品別稱
雙鉗相位伏安表、 相位表、雙鉗相位表、鉗形相位表、鉗形相位伏安表、數字雙鉗相位表、數字式雙鉗相位表、手持式數字雙鉗相位伏安表、雙鉗式數字相位表
產品介紹

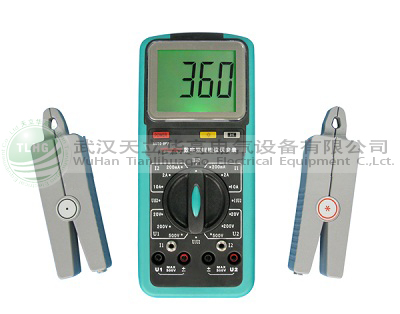

TLHG-7016
數字雙鉗相位伏安表可以很方便地在現場測量U-U、I-I及U-I之間的相位，判別感性、容性電路及三相電壓的相序，檢測變壓器的接線組別，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否等。
TLHG-7016數字雙鉗相位伏安表采用鉗形電流互感器轉換方式輸入被測電流，因而測量時無需斷開被測線路。測量U1-U2之間相位時，兩輸入回路完全絕緣隔離，因此完全避免了可能出現的誤接線造成的被測線路短路、以致燒毀測量?jī)x表。
該數字雙鉗相位伏安表顯示器采用了高反差液晶顯示屏，屏幕角度可自由轉換約70°，以獲得最佳視覺效果。
產品特征
1、手持式結構，結構精巧，使用方便；在10mA-10A電流范圍內，3V-500V電壓范圍內測量相位時不用斷開電路和更換量限；TLHG-7016數字雙鉗相位伏安顯示器采用了高反差液晶顯示屏，字高達25mm，屏幕角度可自由轉換約70°，以獲得最佳視覺效果；開關功能及布局合理，轉動開關即可讀出被測電壓、電流及其相位。
2、分辨率高，該數字雙鉗相位伏安表采用最新型專利電流鉗，電流分辯率達0.1mA；電壓分辯率0.1V。
3、低功耗，該數字雙鉗相位伏安表微功耗設計，且具有電池電壓檢測功能。
產品參數
一、基本誤差
1、參比工作條件
（1）環境溫度：（23±5）℃
（2）環境濕度：（45～75）% RH
（3）被測信號波形：正弦波、β=0.02
（4）被測信號頻率：（50±0.2）Hz
（5）被測載流導線在鉗口中的位置：任意
（6）測量相位時被測信號幅值范圍：100～220V、0.5A～1.5A
（7）外參比頻率電磁場干擾：應避免
2、 基本誤差極限
（1）交流電壓見表1
|
表1：交流電壓測量誤差
|
|
量 限
|
量 限
|
量 限
|
|
20V
|
20V
|
20V
|
|
200V
|
200V
|
200V
|
|
500V
|
500V
|
500V
|
輸入阻抗：各量限均為2MΩ
相位測量時，電壓端輸入阻抗>500KΩ
（2）交流電流見表2
|
表2：交流電流測量誤差
|
|
量 限
|
分 辨 率
|
基本誤差極限
|
|
200mA
|
0.1mA
|
±（0.3%讀數+0.2%量程）
|
|
2A
|
1mA
|
|
10A
|
10mA
|
（3）相位
U-U、U-I、I-I見表3
|
表3：工頻相位測量誤差
|
|
范 圍
|
分辨率
|
基本誤差極限
|
|
0～360°
|
1°
|
±2°
|
二、工作誤差
1、額定工作條件
（1）環境溫度：（0～40）℃
（2）環境濕度：（20～80）% RH
（3）被測信號波形：正弦波、β=0.05
（4）被測信號頻率：（50±0.5）Hz
（5）被測載流導線在鉗口中的位置：任意
（6）測量相位時被測信號幅值范圍
測U1-U2相位時：30V～500V
測I1-I2相位時：10mA～10.00A
測U1-I2或I1-U2相位時：10V～500V、10mA～10.00A
（7）外參比頻率電磁場干擾：應避免
2、額定工作誤差極限
所述額定工作條件下，各被測量的額定工作誤差極限不超過相應基本誤差極限的兩倍。
三、安全特性
1、耐壓
電壓輸入端與表殼之間、鉗形電流互感器鐵芯與鉗柄及付邊繞組線圈之間能承受1000V/50Hz、兩電壓輸入端之間能承受 500V/50Hz 的正弦波交流電壓歷時 1min 的試驗。
2、絕緣電阻
該數字雙鉗相位伏安表線路與外殼之間、兩電壓輸入端之間：≥10MΩ
四、其它技術特性
1、顯示位數：3 1/2
2、采樣速率：3次/秒
3、電源：?jiǎn)蝹€(gè)9V 迭層電池、電源電流小于5mA
4、外形尺寸
表殼尺寸： 186×86×33
鉗殼尺寸： 140×40×19
鉗口尺寸： Φ7×8
5、重量
表體： 280g
測量鉗：2×200g
測量鉗：2×200g
6、儲存條件
溫度：－10℃～50℃
